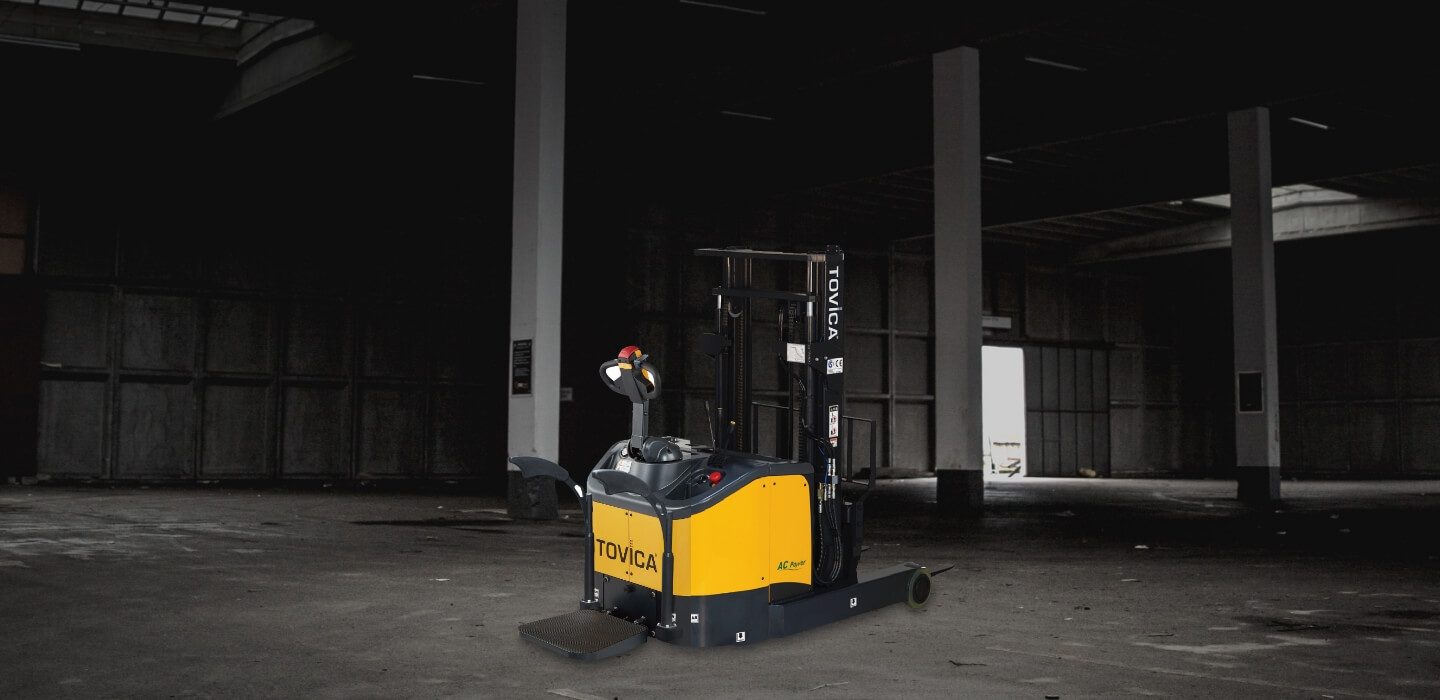

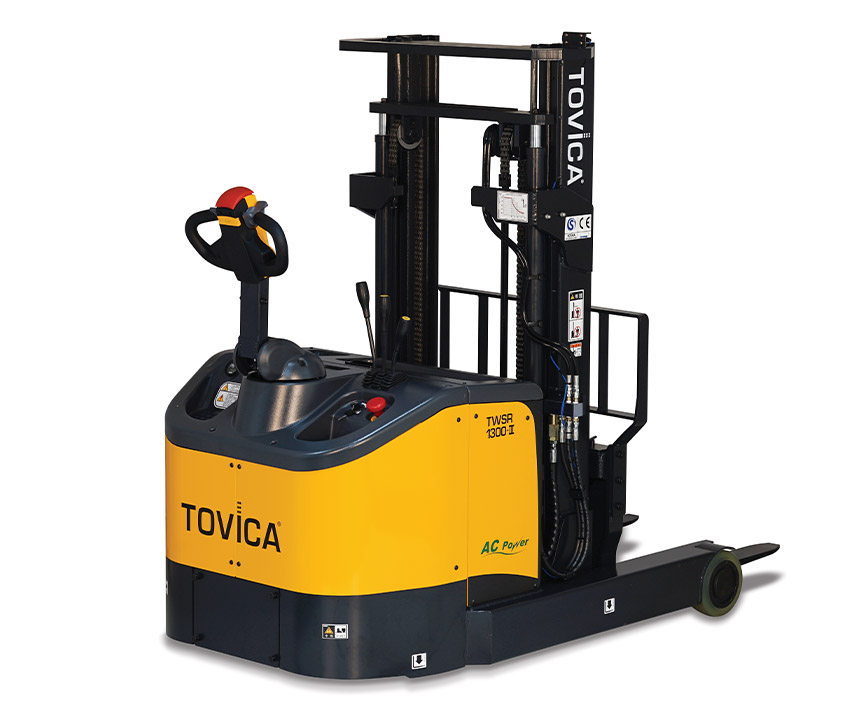

보행식 지게차
-
Point 01부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
-
Point 02최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
-
Point 03안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
공통 특징
-

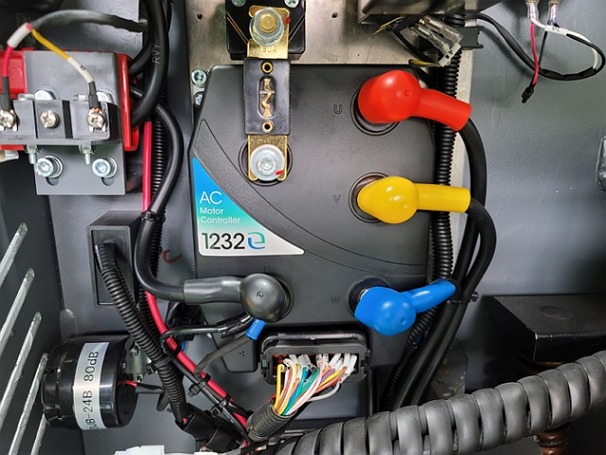

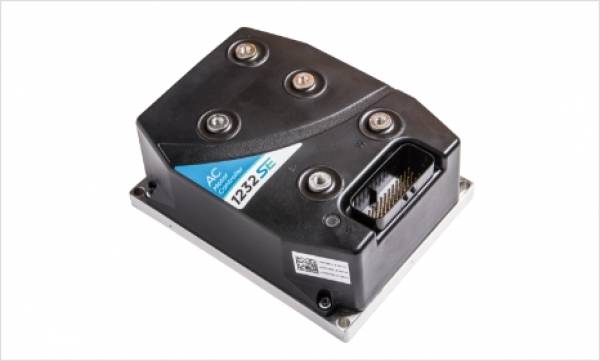

1. AC Curtis 컨트롤러우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
-
2. AC MotorAC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남
-
3. 견고한 Mast Beam1.5톤 지게차용 Beam 채택
-

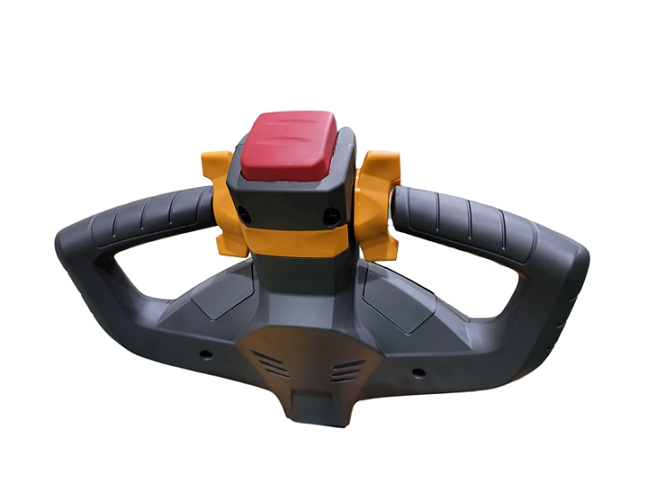

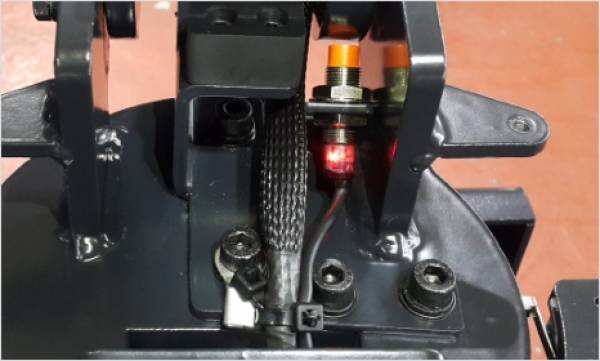

4. 정확한 틸러해드 위치감지근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
-

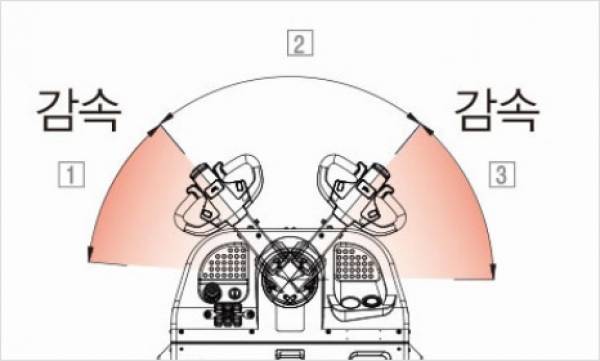

5. 코너 주행시 자동 감속급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속
-

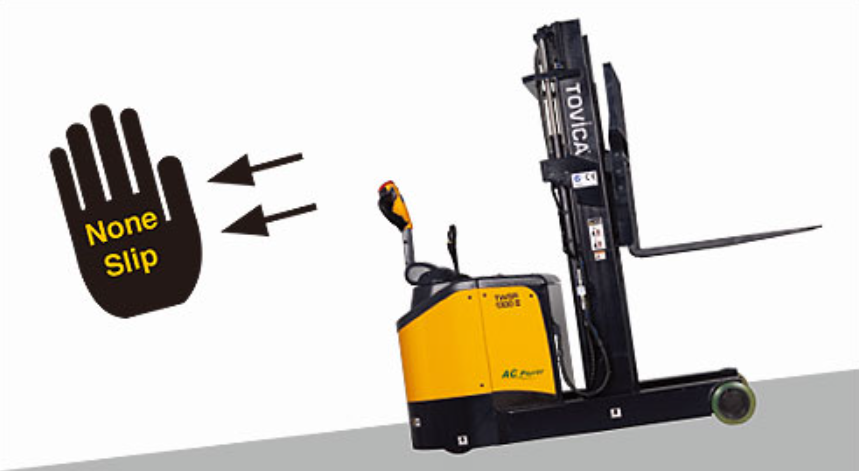

6. Anti-Roll Back경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
- TWSR
- TWSC
- FWR
- 기능

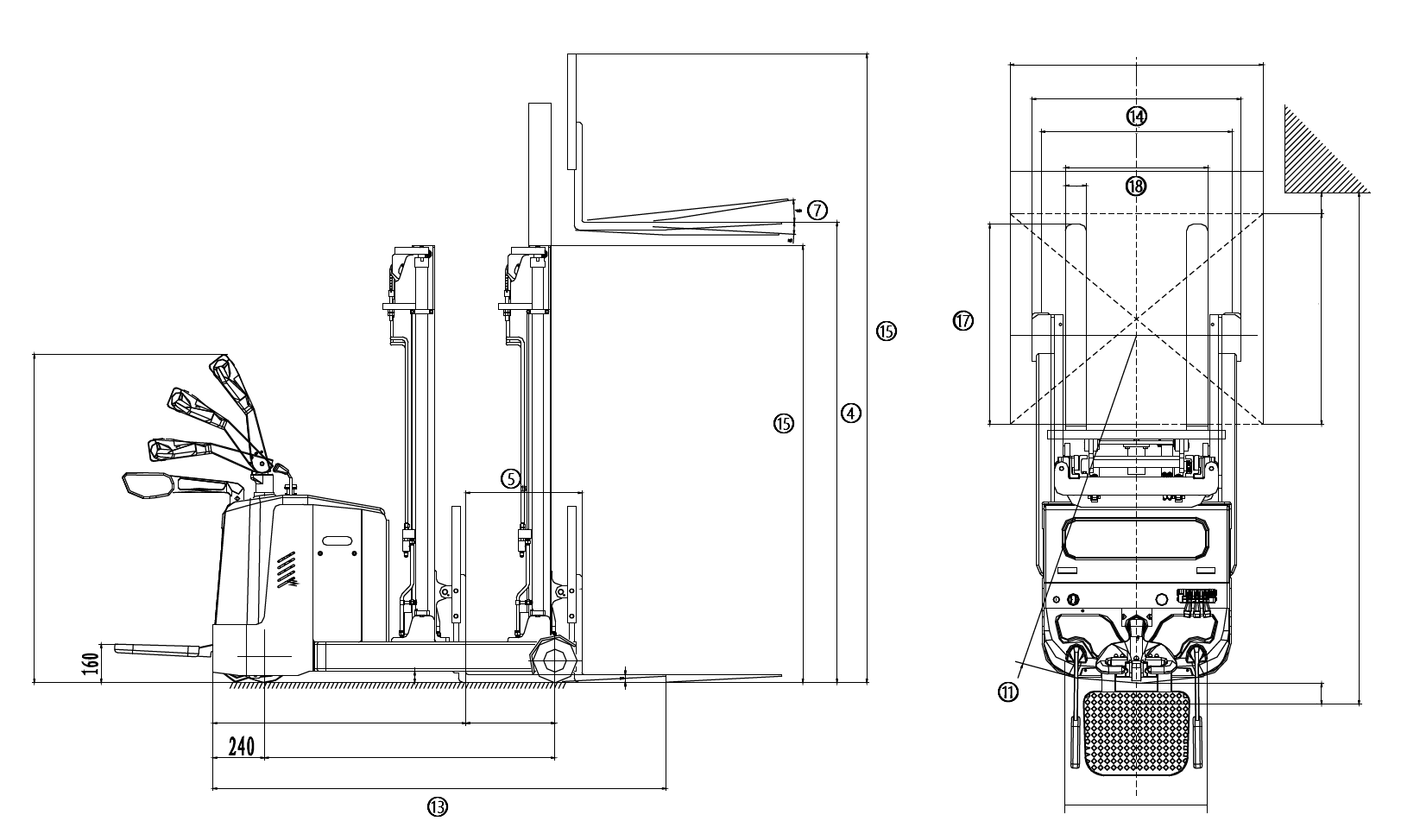

- 제품스펙 및 도면
- 옵션
- 동영상
-
01 AC Curtis 컨트롤러뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
-

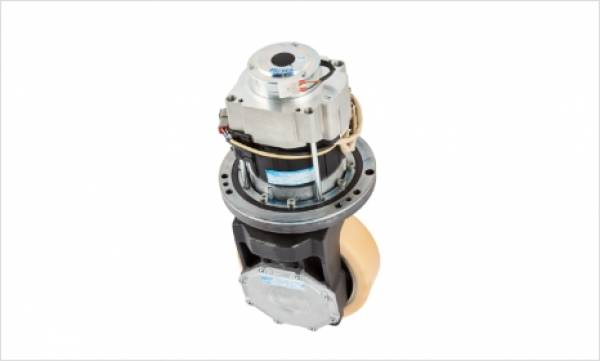

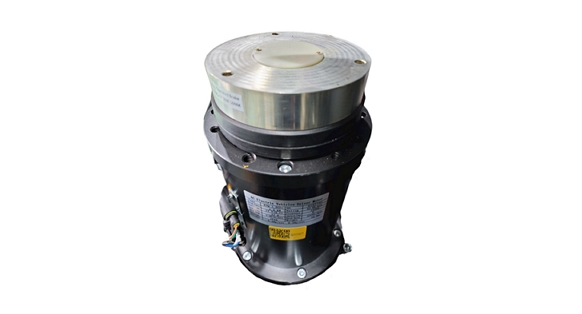

02 AC MotorAC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감 모터의 내구성이 뛰어남 브러쉬 소음이 없는 조용한 주행
-

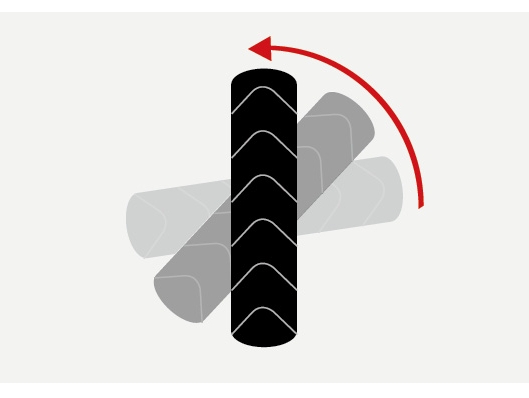

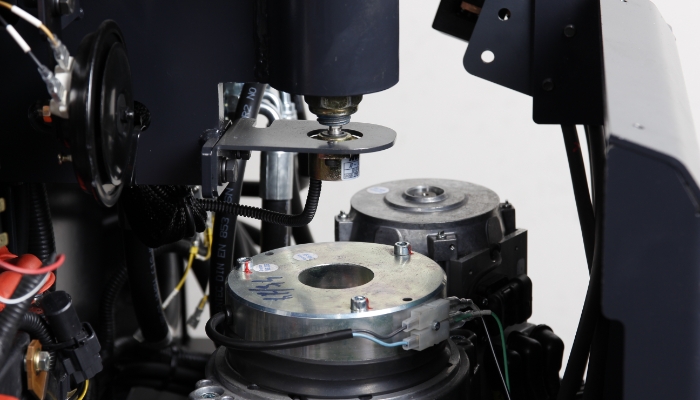

03 스티어링 휠 자동정렬국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
-

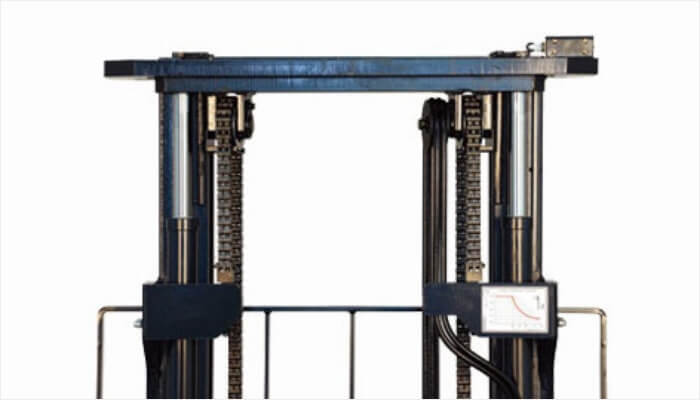

04 견고한 Mast Beam1.5톤 지게차용 Beam 채택
-
05 정확한 틸러헤드 위치감지근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
-

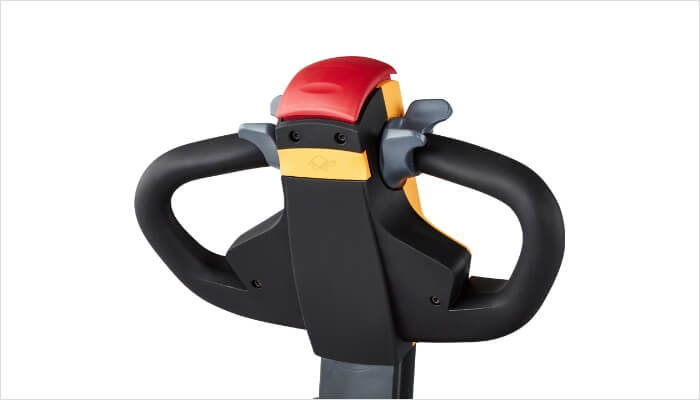

06 밸리 스위치 (적색 버튼)- 전진 시 비상정지
- 작업자 끼임사고 시 비상 역구동
-

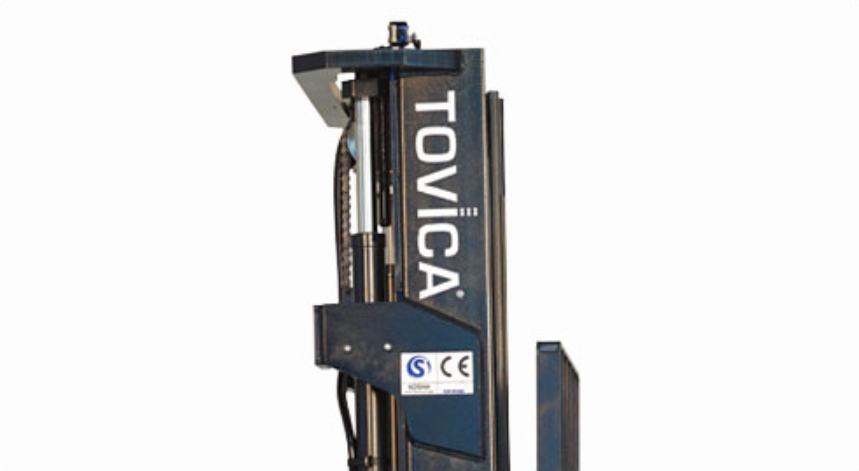

07 확트인 전방 시야양 사이드에 실린더 배치
-
08 리치실린더 완충 기능국내 최초 완충 기능 적용
-

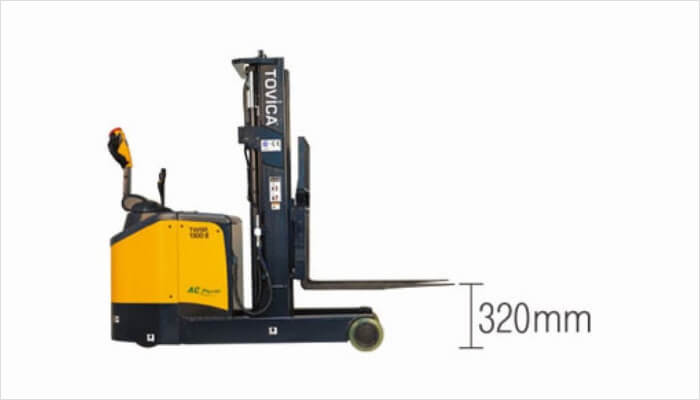

09 동급 최대 자유인상 높이동급 최대 높이 (320mm)
-
10 코너 주행 시 자동 감속급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속
-

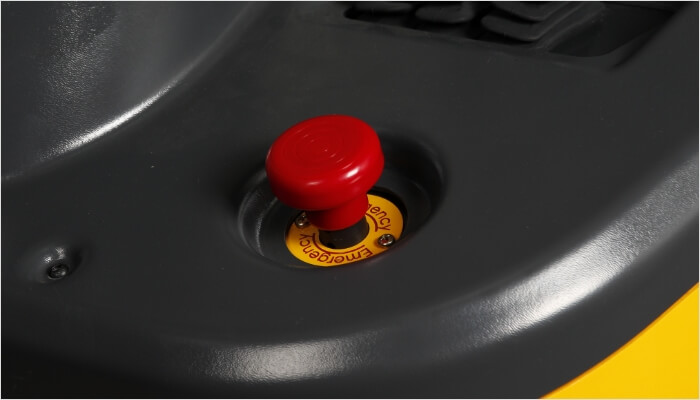

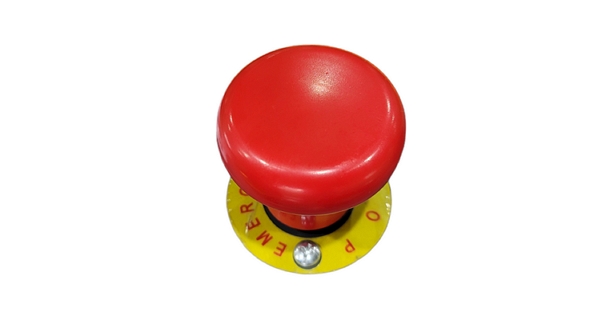

11 비상 전원 차단 스위치장비에 공급되는 모든 전원 동시 차단
-

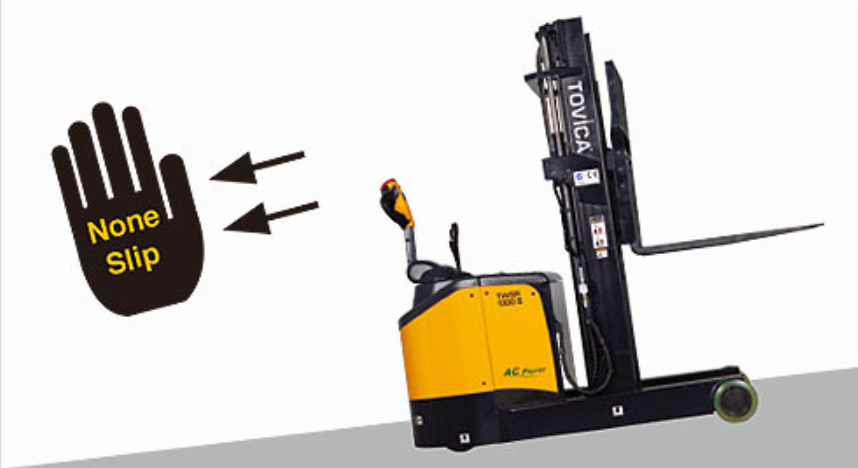

12 Anti-Roll Back경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
-

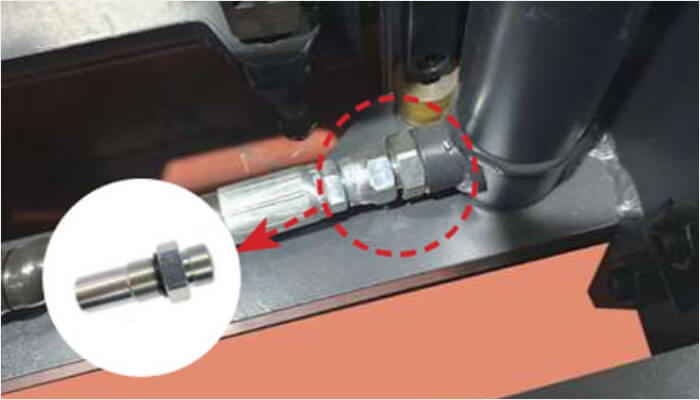

13 하강안전밸브 (럽처밸브)유압라인 파손 시 라인을 차단하여 포크 급하강 방지
-

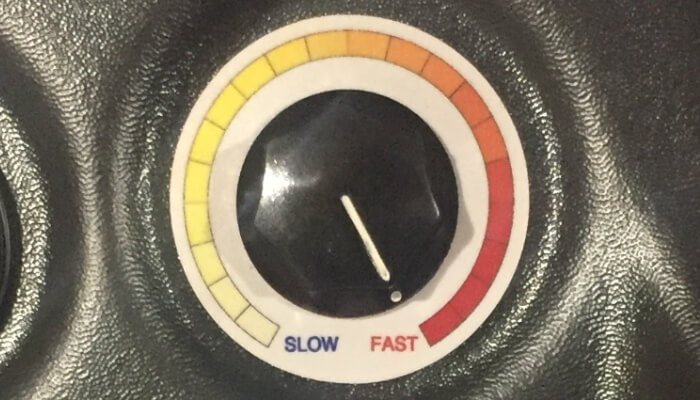

14 속도 조절 스위치주행 속도 조절 가능
-

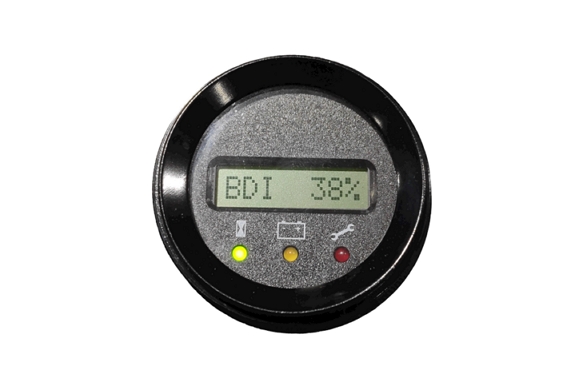

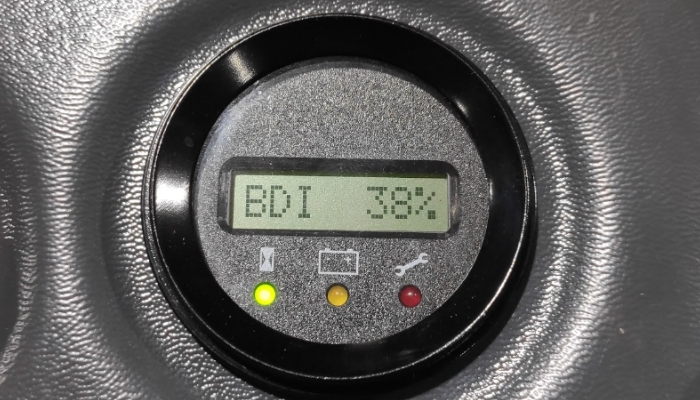

15 BDI배터리 잔량 표기
-

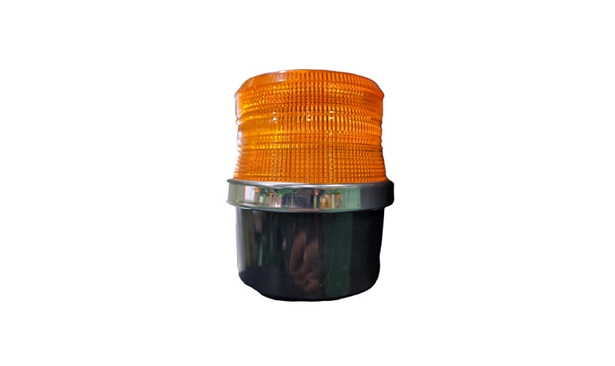

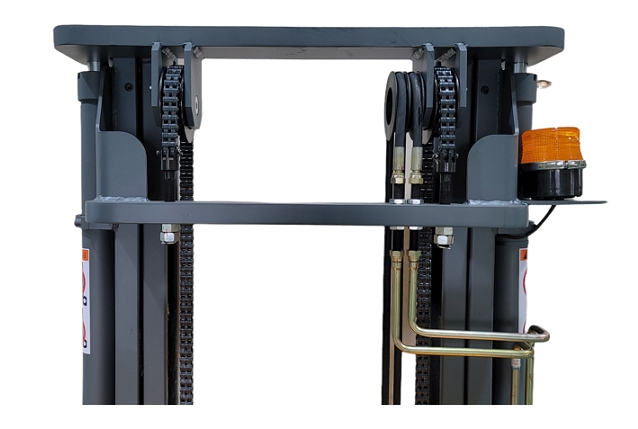

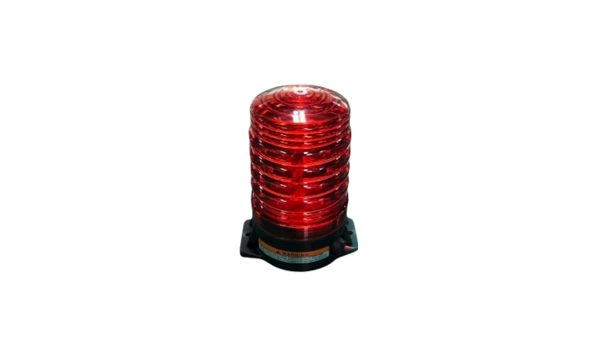

16 경광등작동 중 항상 켜짐 기능으로 안전사고 미연 방지

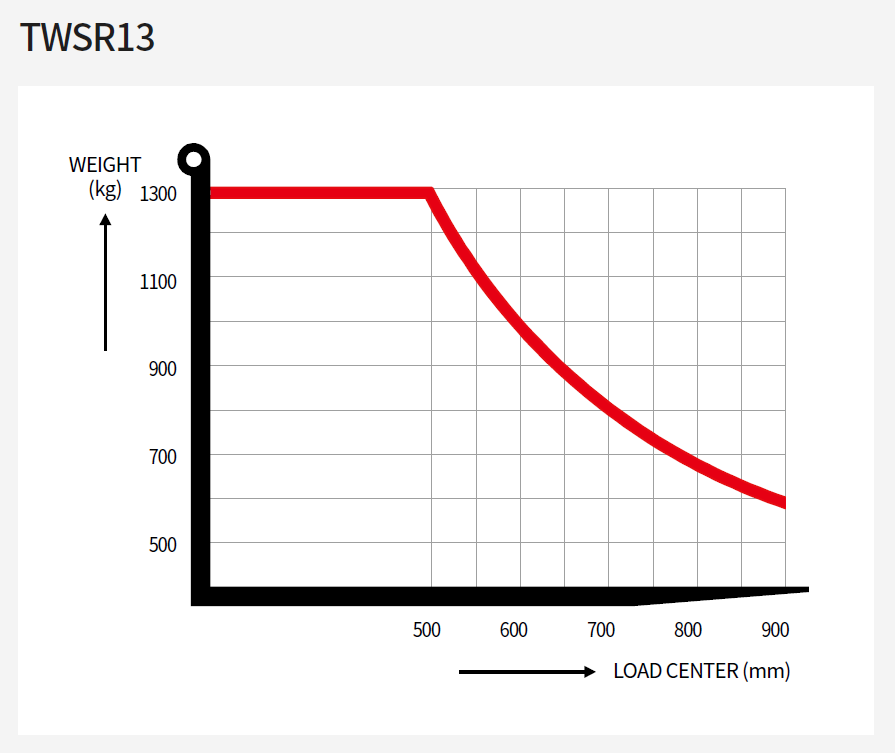

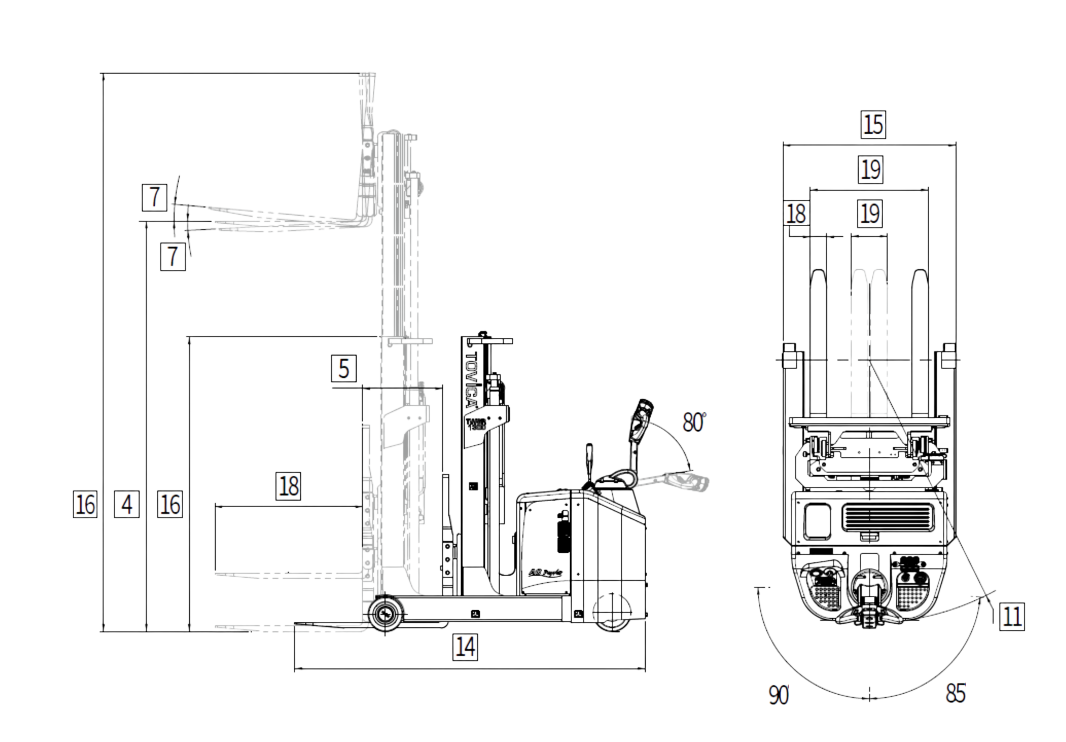

| 모델 | TWSR13L | TWSR13 | TWSR13H | TWSR13-EPS | TWSR13H-EPS | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 적재 능력 | kg | 1300 | |||||
| 2 | 하중 중심 | mm | 500 | |||||
| 3 | 주행속도 | 부하 / 무부하 | km/h | 5.4 / 5.5 | 6 / 6 | |||
| 4 | 최대인상 높이 | mm | 1500 | 2500 | 3000 | 2500 | 3000 | |

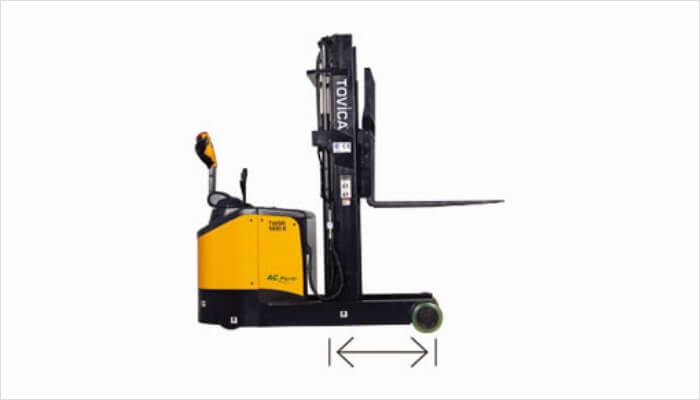

| 5 | 리치스트로크 | mm | 488 | |||||
| 6 | 자유인상 높이 | mm | 300 | |||||
| 7 | 포크 경사각 | (전방 / 후방) | deg | 3º / 5º | ||||
| 8 | 포크 상승 속도 | (부하 / 무부하) | mm/sec | 125 / 180 | ||||
| 9 | 포크 하강 속도 | (부하 / 무부하) | mm/sec | 310 / 165 | ||||
| 10 | 등판능력 (Reach In) | 부하 | %(deg) | 8(4.6°) | ||||
| 무부하 | %(deg) | 12(6.8°) | ||||||
| 11 | 최소 회전 반경 | mm | 1600( * 1665) | |||||
| 12 | 직각적재 통로폭 | 파렛트 1100 x 1100 | mm | 2750(*2815) | ||||
| 13 | 파렛트 1100 x 1100 | mm | 2703(*2768) | |||||
| 14 | 전장 | mm | 2156(*2221) | |||||
| 15 | 전폭 | mm | 1050 | |||||
| 16 | 마스트전고 | 상승시 / 하강시 | mm | 2402 / 2039 | 3402 / 1798 | 3980 / 2027 | 3402 / 1798 | 3980 / 2027 |
| 17 | 틸러헤드높이 | 수직 / 수평 | mm | 1414 / 963 | ||||
| 18 | 포크 | 가로×세로×두께 | mm | 900 X 100 X 35 | ||||
| 19 | 포크 벌림폭 | 최대 / 최소 | mm | 710 / 220 | ||||
| 20 | 축간거리 | mm | 1380 | |||||
| 21 | 드라이브 휠/로드 휠 (직경×두께) | mm | Ø230×70/Ø210×75 | |||||
| 22 | 백 레스트 | 폭 / 높이 | mm | 828 / 902 | ||||
| 23 | 자중 (배터리 포함) | kg | 1644(*1664) | 1770±30 | 1850±30 | 1755 | 1855±30 | |
| 24 | 주행 모터 | 모터사양 | type | 1.5KW / AC 15V | 1.7kW / AC15V | |||
| 제어방식 | - | MOSFET, Inverter | ||||||
| 25 | 유압 모터 | 모터사양 | type | DC 2.2kW | ||||
| 제어방식 | - | Magnet Relay | ||||||
| 26 | 충전기 | 구분 | type | 외장형 충전기 | ||||
| 입력용량 | - | AC 단상 220V/60Hz | ||||||
| 출력용량 | - | DC24V, 30A Max. | ||||||
| 27 | 배터리 (5시간율) | V/Ah | 24V/215Ah, 5hr | 24V/225Ah, 5hr | 24V/215Ah, 5hr | 24V/225Ah, 5hr | ||
| 28 | 배터리중량 | kg | 150 | 210 | 150 | 210 | ||
※ 발판(가로×세로) : 425×488mm
※ CE. S마크 인증모델은 상이할 수 있습니다
-

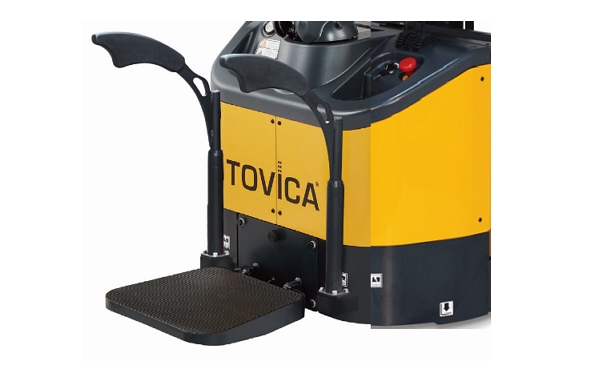

01 접이식 발판/안전가드 부착 -

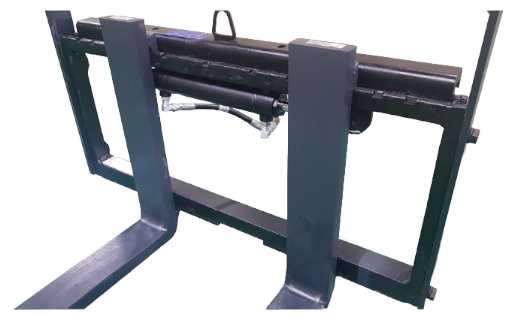

02 사이드 쉬프트 장착포크 길이 선택 : 1070/1200/1500(mm)
-
03 전자식 EPS 적용EPS : Electric Power Steering
-

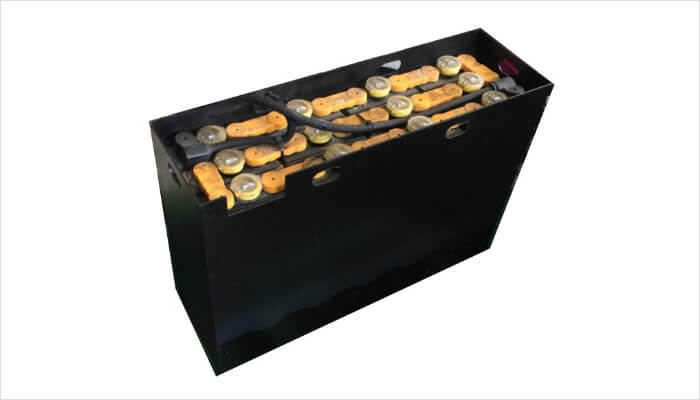

04 함형배터리 적용넉넉한 사용시간 24V/225Ah, 5hr
- 기능
- 제품스펙 및 도면
- 옵션
- 동영상
-
01 AC Curtis 컨트롤러뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
-
02 AC MotorAC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
- 모터의 내구성이 뛰어남
- 브러쉬 소음이 없는 조용한 주행
-
03 견고한 Mast Beam국1.5톤 지게차용 Beam 채택
-
04 하강안전밸브 (럽처밸브)유압라인 파손 시 라인을 차단하여 포크 급하강 방지
-
05 정확한 틸러헤드 위치감지근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
-

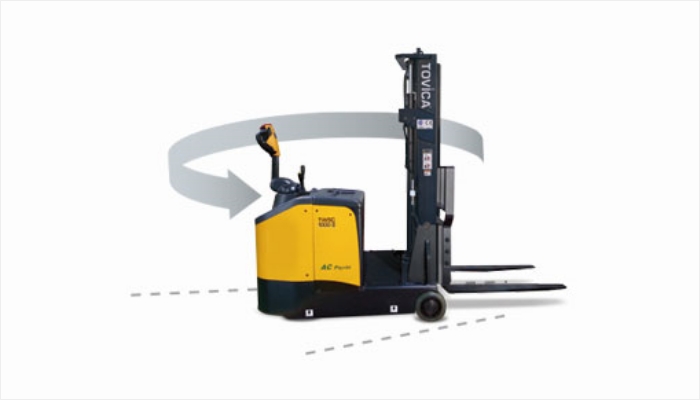

06 최소 회전반경동급 최소 회전반경 (1250mm)
-
07 확트인 전방 시야양 사이드에 실린더 배치
-
08 Anti-Roll Back경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
-
09 밸리 스위치 (적색 버튼)- 전진 시 비상정지
- 작업자 끼임사고 시 비상 역구동
-
10 코너 주행 시 자동 감속급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속
-
11 비상 전원 차단 스위치장비에 공급되는 모든 전원 동시 차단
-
12 속도 조절 스위치주행 속도 조절 가능
-

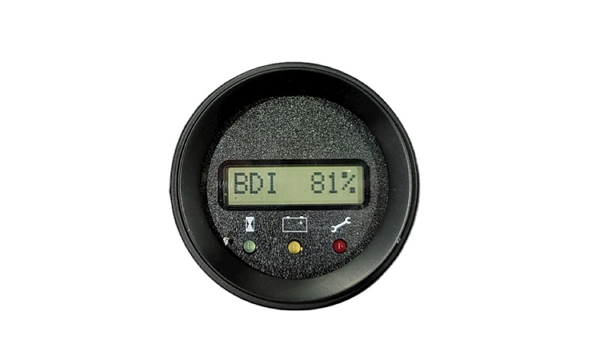

13 BDI배터리 잔량 표기
-
14 경광등작동 중 항상 켜짐 기능으로 안전사고 미연 방지

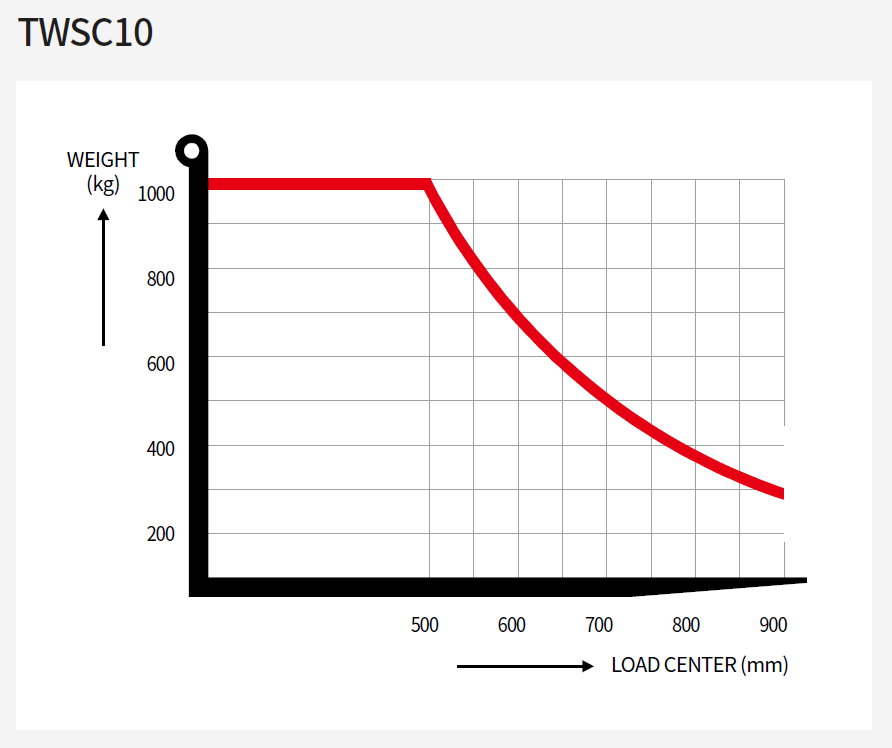

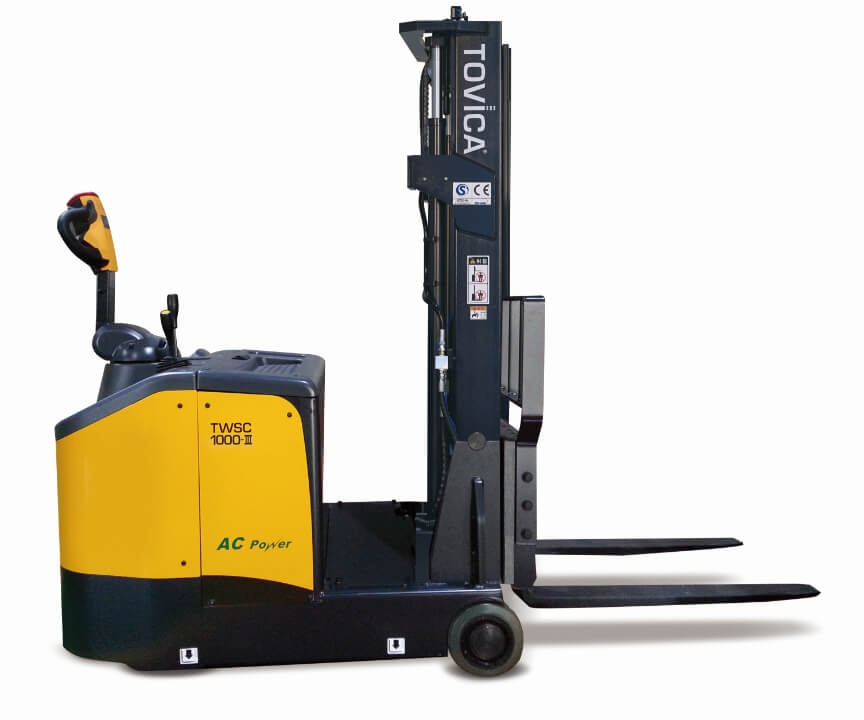

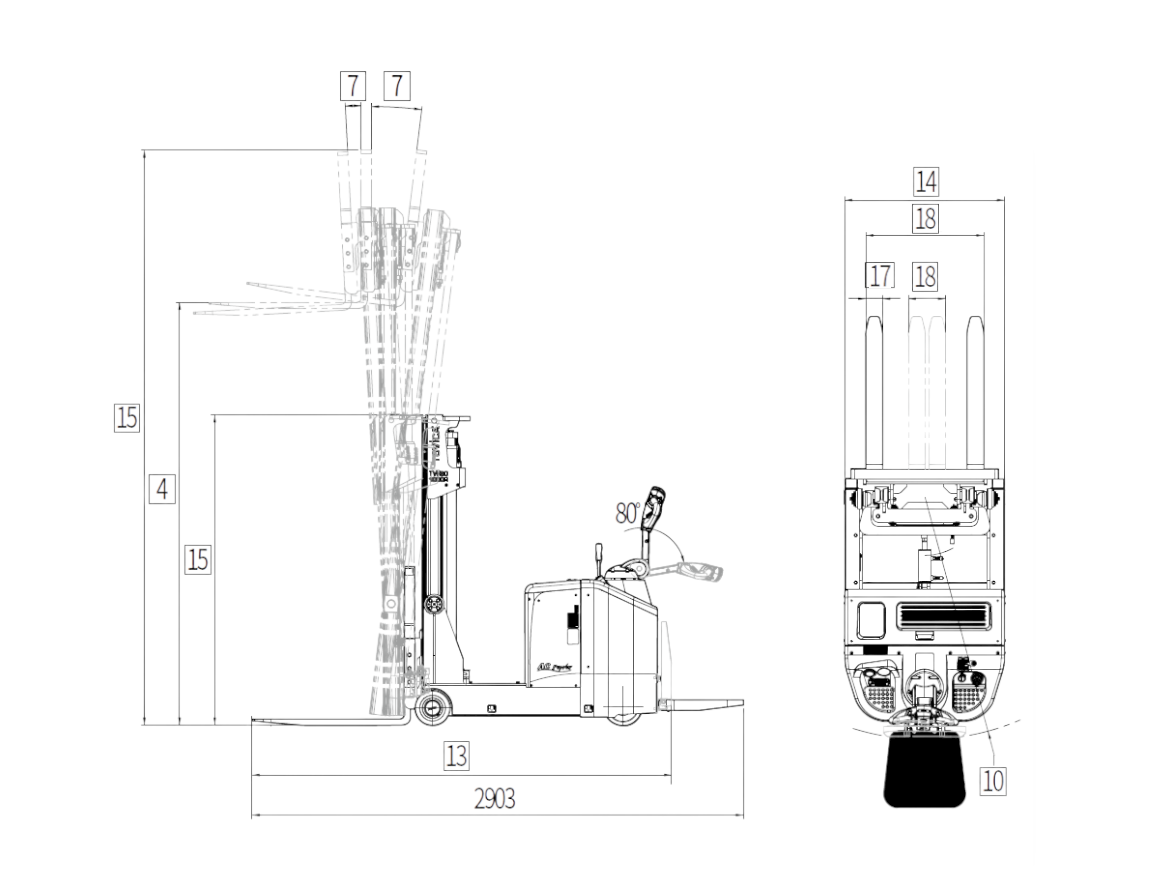

| 모델 | TWSC10 | TWSC10H | TWSC10-EPS | TWSC10H-EPS | |||
|---|---|---|---|---|---|---|---|
| 1 | 적재 능력 | kg | 1000 | ||||
| 2 | 하중 중심 | mm | 500 | ||||
| 3 | 자유인상 높이 | mm | 15 | ||||
| 4 | 최대인상 높이 | mm | 2500 | 3000 | 2500 | 3000 | |
| 5 | 포크 상승 속도 | 부하/무부하 | mm/sec | 90 / 150 | 125 / 180 | ||
| 6 | 포크 하강 속도 | 부하/무부하 | mm/sec | 310 / 165 | |||
| 7 | 포크 경사각 | 전방 / 후방 | deg | 3˚ / 7˚ | |||
| 8 | 주행 속도 | 부하 / 무부하 | km/h | 5.2 / 5.2 | 6 / 6 | ||
| 9 | 등판능력 (Reach In) | 부하 | %(deg) | 4(2.3°) | |||
| 무부하 | %(deg) | 10(5.7°) | |||||
| 10 | 최소 회전 반경 | mm | 1250( * 1330) | ||||
| 11 | 직각적재 통로폭 | 파렛트 1100×1100 | mm | 2832(*2912) | |||
| 12 | 파렛트 1100×1100 | mm | 2763(*2843) | ||||
| 13 | 전장 | mm | 2295( * 2379) | ||||
| 14 | 전폭 | mm | 944 | ||||
| 15 | 마스트전고 | 상승시/하강시 | mm | 3400/1798 | 3900/2037 | 3400/1798 | 3900/2037 |
| 16 | 틸러헤드높이 | 수직/수평 | mm | 1414/963 | |||
| 17 | 포크 | 가로×세로×두께 | mm | 900×100×35 | |||
| 18 | 포크 벌림폭 | 최대/최소 | mm | 700 / 220 | |||
| 19 | 축간거리 | 1025 | |||||
| 20 | 드라이브 휠/로드 휠 (직경×두께) | Ø230×70/Ø210×75 | |||||
| 21 | 백 레스트 | 폭/높이 | 754 / 900 | ||||
| 22 | 자중 (배터리 포함) | kg | 1780 | 1865 | 1775 | 1875 | |
| 23 | 주행 모터 | 모터사양 | type | 1.5kW / AC15V | 1.7kW / AC15V | ||
| 제어방식 | - | MOSFET, Inverter | |||||
| 24 | 유압 모터 | 모터사양 | type | DC 2.2kW | |||
| 제어방식 | - | Magnetic Relay | |||||
| 25 | 충전기 | 구분 | type | 외장형충전기 | |||
| 입력용량 | - | AC 단상 220V / 60Hz | |||||
| 출력용량 | - | DC24V, 30A Max. | |||||
| 26 | 배터리 (5시간율) | V/Ah | 24V / 215Ah, 5Hr | 24V / 225Ah, 5Hr | 24V / 215Ah, 5Hr | 24V / 225Ah, 5Hr | |
| 27 | 배터리 중량 | kg | 150 | 210 | 150 | 210 | |
-
01 접이식 발판/안전가드 부착 -
02 사이드 쉬프트 장착포크 길이 선택 : 1070/1200/1500(mm)
-
03 전자식 EPS 적용EPS : Electric Power Steering
-
04 함형배터리 적용넉넉한 사용시간 24V/225Ah, 5hr
- 기능
- 제품스펙 및 도면
-
01 AC Curtis 컨트롤러뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
-
02 AC MotorAC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
- 모터의 내구성이 뛰어남
- 브러쉬 소음이 없는 조용한 주행
-
03 전자식 EPS 적용EPS : Electric Power Steering
-
04 스티어링 휠 자동정렬국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
-
05 코너 주행 시 자동 감속급코너 회전 시 주행속도 자동 감속
-
06 밸리 스위치 (적색 버튼)- 전진 시 비상정지
- 작업자 끼임사고 시 비상 역구동
-
07 확트인 전방 시야전방시야 확보로 안전성 및 작업성 향상
-
08 비상 전원 차단 스위치장비에 공급되는 모든 전원 동시 차단
-
09 BDI배터리 잔량 표기
-
10 경광등작동 중 항상 켜짐 기능으로 안전사고 미연 방지
-

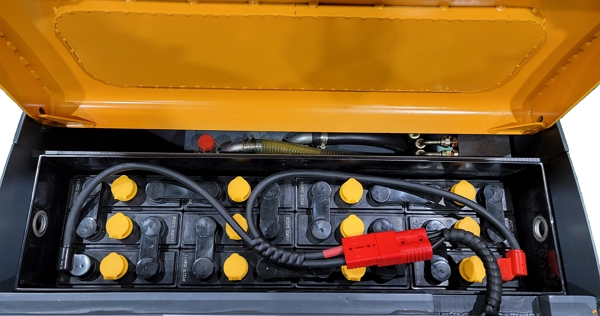

11 24V 270Ah 함형 배터리 적용넉넉한 사용시간

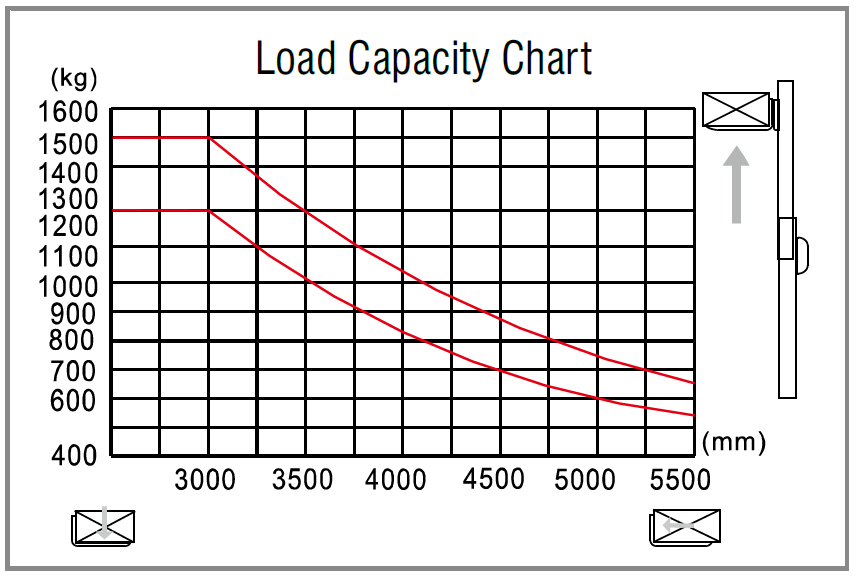

| 모델 | FWR1200 | FWR1500 | |||
|---|---|---|---|---|---|
| 1 | 적재 능력 | kg | 1250 | 1500 | |
| 2 | 하중 중심 | mm | 500 | 500 | |
| 3 | 주행속도 | 부하 / 무부하 | km/h | 6.8 / 7 | 6.8 / 7 |
| 4 | 최대인상 높이 | mm | 2500 | 2500 | |
| 5 | 리치스트로크 | mm | 430 | 520 | |
| 6 | 자유인상 높이 | mm | 옵션 N/A | 옵션 N/A | |
| 7 | 포크 경사각 | (전방 / 후방) | deg | 3º / 6º | 3º / 6º |
| 8 | 포크 상승 속도 | (부하 / 무부하) | mm/sec | 130/160 | 130/160 |
| 9 | 포크 하강 속도 | (부하 / 무부하) | mm/sec | 45 | 45 |
| 10 | 등판능력 (Reach In) | 부하 | %(deg) | 6% | 10% |
| 무부하 | %(deg) | 6% | 10% | ||
| 11 | 최소 회전 반경 | mm | 1650 | 1750 | |
| 12 | 직각적재 통로폭 | 파렛트 800 x 1200 | mm | 2650 | 2750 |
| 13 | 전장 | mm | 2150 | 2250 | |
| 14 | 전폭 | mm | 990 | 990 | |
| 15 | 마스트전고 | 상승시 / 하강시 | mm | 3300/1820 | 3500/1880 |
| 16 | 틸러헤드높이 | 수직 / 수평 | mm | 1160/1460 | 1160/1460 |
| 17 | 포크 | 가로×세로×두께 | mm | 1070 X 100 X 35 | 1070 X 100 X 35 |
| 18 | 포크 벌림폭 | 최대 / 최소 | mm | 680 X 220 | 680 X 220 |
| 19 | 드라이브 휠/로드 휠 (직경×두께) | mm | Φ250x70/Φ210x85 | Φ250x70/Φ210x85 | |
| 20 | 백 레스트 | 폭 / 높이 | mm | N/A | N/A |
| 21 | 자중 (배터리 포함) | kg | 1800 | 2140 | |
| 22 | 주행 모터 | 모터사양 | type | 1.2KW / AC | 1.2KW / AC |
| 제어방식 | - | MOSFET | MOSFET | ||
| 23 | 유압 모터 | 모터사양 | type | DC 2.2kW | DC 2.2kW |
| 24 | 충전기 | 구분 | type | 외장형충전기 | 외장형충전기 |
| 입력용량 | - | AC단상 | AC단상 | ||
| 출력용량 | - | DC24V, 30A Max. | DC24V, 30A Max. | ||
| 25 | 배터리 (5시간율) | V/Ah | 24V/270Ah | 24V/270Ah | |
| 26 | 배터리중량 | kg | 260 | 260 |
